直角換向器工作原理圖解
換向器，又稱“轉向箱”，常用的種類有：螺旋錐齒轉向箱、螺旋傘齒轉向箱、螺旋錐齒換向器。作為生產減速機類的實力工廠，以上三種，巴普曼工業科技都有生產。這三種，外形不一樣，實際原理極為類似，均為螺旋錐齒換向器。
今天巴普曼工業科技主要為您介紹直角換向器工作原理圖解。既然這三種原理極為類似，那接下來，我們拿出一種來介紹它的結構和原理，一通百通了。換向器是生產企業經常遇到的種類之一，它的主要作用是改變軸的方向，也可以起到減速的作用，速比一般不會(huì )超過5倍，在工況需要的情況下，也可以作為增速器使用，其中常用的屬90度直角轉向器，接下來，我們用一張圖片來了解。

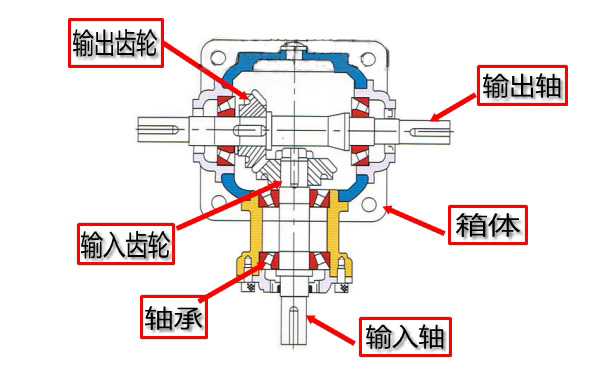

如上圖所示，我們可以看出換向器的主要部件是由箱體、輸入軸、輸出軸、輸入傘齒輪、輸出傘齒輪、軸承等組成，輸入軸和輸出軸十字交叉，通過傘齒咬合傳動，達到換向的目的，同時可以通過調整輸入齒輪和輸出齒輪的大小，達到減速或增速的目的。
直角換向器產品優點：
1：為解決安裝空間不足，多種輸出方式而設計；
2：齒輪淬火硬度達62度，齒面磨齒；
3：表面采用烤漆處理，保證外觀不變色，不生銹；
4：可配任意品牌的伺服和步進電機；
5: 回程間隙≤12弧分；
6: 防護等級：IP65；
7: 終身免維護
90度換向器輸入輸出方式：
1：輸入可以配任意伺服電機，普通電機，步進電機以及連聯軸器或是軸；
2：輸出孔方式為 帶鍵槽和鎖緊套。
